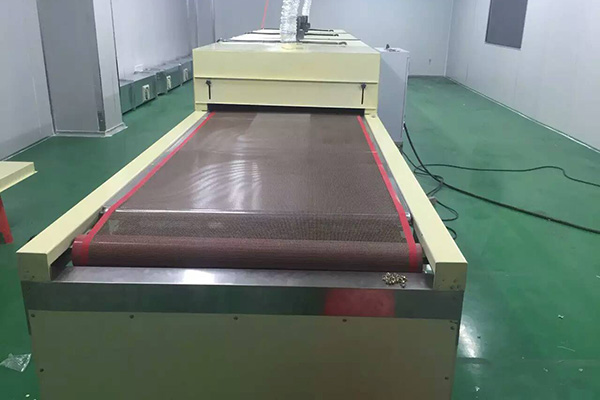

铁氟龙隧道炉
发布时间 : 2023-08-18 浏览次数 : 1450 次
品名：隧道炉
红外线直接辐射型隧道式烘干线 皮带传动
1．外形尺寸：线体总长13米，外宽0.62米，皮带宽0.4米，总高1.55米，出料部分长0.9米，烘干部分分为7段，每段1米,每段烘干区之间的缓冲区为0.7米,进料部分长0.9米,线体大梁支架和箱体外壳采用2.0㎜厚冷板折弯而成，整机外壳高温静电喷塑(非普通油漆)耐腐蚀，机架用40×80㎜方通焊接而成，配16㎜调节脚杯。
2．烘干部分：共分7段炉腔，每段1米,内胆材质采用1.2㎜厚SUS#304镜面不锈钢板制作,炉腔总高0.44米,进料口净高度0.2米,设可调节档板,中间100㎜厚高温硅酸隔热岩棉,网带底部配有高温隔热层。使炉体外部不烫手.顶部配有进气口和排气口阀门,可调节室内空气流量,便温度变得均匀.每段炉盖均可翻起打开.便于炉内的清洁。
3．电器部分：电源三相 AC380V，150A，三相五线制,功率75KW，采用1.5KW台湾爱德利变频器变频调速, 配台湾爱德力1.5KW调速电机一台,奥克力牌120型减速牙箱，速比为1:120,配传动齿轮和传动链条,传动速度0.1至5米/分钟任意可调,每段炉盖配控制电箱，可控制每段的温度,每段炉腔顶部配台湾爱德力牌运风马达一台，配八寸半运风风轮，循环运风,共计：7台运风马达，每台0.37KW.使炉内温度均匀；每段炉腔内装有远红外线带罩式石英发热管9条，共计63条,500W均匀分布在配在炉腔内部,传输带底部配有隔热层，厚度为80mm,使炉外温度不烫手(温度在50度以下)，每段炉腔配控制电箱和温控系统.方便设置不同的温度。
4．控制部分：每段炉腔配控制电箱,可设置不同的温度和烘烤时间,每段的温度可控制和显示,温控系统采用微电脑智能型数显温控器，配有PV和SV数字显示窗口，采用模块连续缓冲式输出控制加热器, 采用SSR固态继电器输出。配合性价比极高的E系列4-20MA输出型温控器，可使输出电压平稳线性变化，控温较稳定(可根据温度的误差大小自动调整输出功率的大小)使温度较为准确, 温度室温至80℃任意可调,功能有PID自整定微积分控制、自动恒温、超温断电报警、漏电保护、电机过载保护等功能,内部温差±3度；分七段十四路控制（当到达设定温度时可任意关掉其中几段发热管，减小加热功率，其达到省电结果）。其它控制电路电器均采用三菱和日本富士电器控制；前后设有紧急停机按钮。
5．传动部分：采用荷兰产3mm厚绿色PVC皮带,中间配有皮带拖动道轨和小滚筒.机头机尾配可调节的主动滚筒,防止皮带跑边.皮带底部每隔50mm装有直径为32mm的无动力滚筒,底部和上部配有拖动道轨。 前后设有紧急停机按钮。
